ERA MD 40 (M) (cod. 00918820)
- Caldaie ad alto rendimento a camera aperta adatte per il solo riscaldamento.
- Corpo in ghisa ad elementi pre-assemblati con biconi e tiranti in acciaio, isolato con materassino di lana di vetro e rivestita da materiale antistrappo.
- Predisposizione per il funzionamento con impianti a bassa temperatura.
- Predisposizione per la gestione di un bollitore esterno per acqua calda sanitaria con sonda bollitore (a richiesta).
- Modulazione proporzionale, gestita elettronicamente, sul circuito sanitario (quando è installato un bollitore) e sul circuito di riscaldamento.
- Bruciatore aspirato in acciaio inox per tutti i tipi di gas.
- Accensione elettronica con controllo di fiamma a ionizzazione.
- Pannello di comando digitale con display grafico multifunzione a retroilluminazione per una facile impostazione dei parametri.
- Dispositivo salvavita di sicurezza FLUE CONTROL contro il ritorno dei gas combusti in ambiente.
- Valvola gas ad apertura lenta.
- Rubinetto di scarico caldaia.
- Funzione antigelo.
- Grado di protezione IP X0D.
Accessori a richiesta
- Kit circolatore riscaldamento e vaso d'espansione (mod. 20 e 30).
- Kit sonda esterna e sonda bollitore.
- Cronocomando remoto, modulante, con possibilità di gestione zone.
- Kit centralina gestione zone.
Certificazione
- Le caldaie Era MD sono omologate CE.

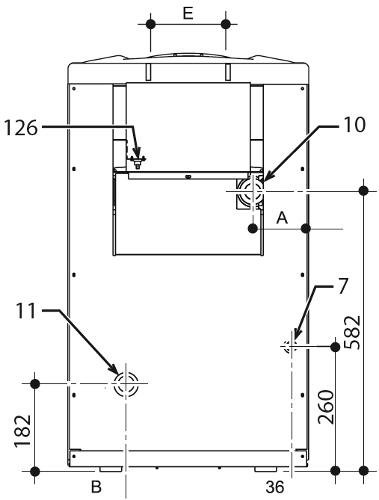

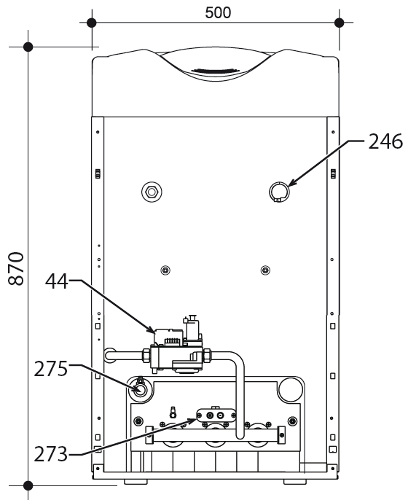

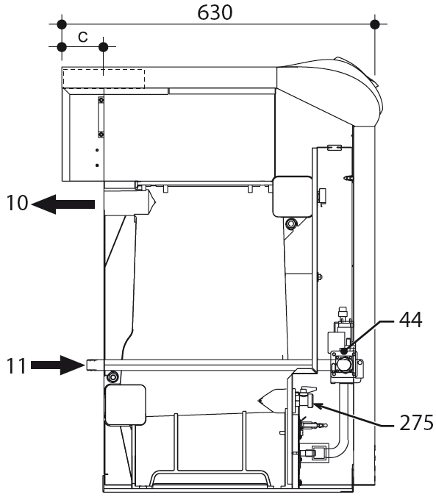

Dimensioni
7. Entrata gas
10. Mandata impianto
11. Ritorno impianto
44. Valvola gas
126. Termostato fumi
246. Gruppo bruciatori pilota
273. Rubinetto di scarico impianto di riscaldamento
| Modello | A (mm) | B (mm) | C (mm) | E (mm) |
| ERA MD 20 | 159 | 162 | 70 | 111 |
| ERA MD 30 | 116 | 119 | 80 | 151 |
| ERA MD 40 | 73 | 76 | 80 | 151 |

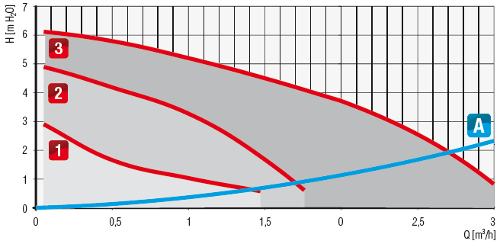

Caratteristiche circolatore
A: Perdita di carico della caldaia.
Dati tecnici
| Modello | U.M. | ERA MD 20 | ERA MD 30 | ERA MD 40 |
| Numero elementi | kW | 3 | 4 | 5 |
| Portata termica (min - max) | kW | 10,1 - 21,5 | 14,9 - 32,32 | 19,7 - 42,9 |
| Potenza termica riscaldamento (min - max) | kW | 9,1 - 20,0 | 13,5 - 30,2 | 17,7 - 40,1 |
| Rendimento Pmax (80 - 60°C) | % | 93,1 | 93,7 | 93,5 |
| Rendimento 30% | % | 92,7 | 91,8 | 92,5 |
| Pressione max esercizio riscaldamento (min - max) | bar | 0,8 - 6,0 | 0,8 - 6,0 | 0,8 - 6,0 |
| Temperatura max di riscaldamento | °C | 95 | 95 | 95 |
| Contenuto acqua riscaldamento | l | 9,1 | 11,6 | 14,1 |
| Grado protezione | IP | X0D | X0D | X0D |
| Tensione di alimentazione | V/Hz | 230 / 50 | 230 / 50 | 230 / 50 |
| Potenza elettrica assorbita | W | 15 | 15 | 15 |
| Peso a vuoto | Kg | 106 | 136 | 164 |
| Prodotto | Data |
|---|
| Prodotto | |
|---|---|
|
Kit sonda esterna 10 k (cod. 08511210) |
|
Kit sonda di mandata impianto e bollitore (cod. 08520160)
Sonda utilizzabile sia come sonda di mandata (necessaria per autocascata di più caldaie) che come sonda bollitore. |
