TAURA D IN 24 MCS/IT (M) (cod. 00920670)

  • Caldaie a camera stagna, bitermiche, per il riscaldamento e la produzione di acqua calda sanitaria ad alto rendimento.
  • Dimensioni d'ingombro ridottissime
  • Funzionamento in luoghi all'esterno parzialmente protetti fino a -10°C di serie e fino a -15°C con l'ausilio del kit resistenze antigelo (a richiesta).
  • Controllo della combustione innovativo, che garantisce l'igienicità della combustione alle varie condizioni di funzionamento.
  • Funzionamento COMFORT: grazie al particolare sistema di mantenimento in temperatura dello scambiatore di calore, l'erogazione dell'acqua calda sanitaria diventa ancora più rapida e confortevole.
  • Funzionamento ECO: la produzione di acqua calda sanitaria avviene secondo gli standard tradizionali.
  • Predisposizione per funzionamento con impianti a bassa temperatura.
  • Funzionamento a "tiraggio forzato tipo B22".
  • Predisposizione impianti solari: predisposta per la produzione di acqua calda sanitaria combinata con impianti a pannelli solari.
  • Bruciatore aspirato in acciaio inox per tutti i tipi di gas.
  • Scambiatore primario bitermico in rame, ad alto rendimento.
  • Accensione elettronica con controllo di fiamma a ionizzazione.
  • Modulazione proporzionale, gestita elettronicamente, sul circuito sanitario e sul circuito di riscaldamento.
  • Circuito di combustione a tenuta stagna con elettroventilatore scarico fumi.
  • Camera di combustione isolata con fibra di ceramica.
  • Check autodiagnosi con visualizzazione e storico anomalie tramite display luminoso.
  • Circolatore ad alta prevalenza.
  • Sistema antibloccaggio del circolatore.
  • Vaso di espansione 6 l.
  • Valvola gas ad apertura lenta.
  • Strumentazione per il controllo e la regolazione del gruppo.
  • Flussostato di precedenza.
  • Grado di protezione IP X5D.
  • Telaio per incasso della caldaia in lamiera zincata con portellone in 3 sezioni (fumi - combustione - allacciamenti) predisposto per scarico fumi frontale.

Accessori a richiesta

  • I kit per l'aspirazione/scarico dei fumi non sono compresi nella fornitura.
  • I kit allacciamenti idraulici.
  • Cronocomando remoto, modulante, per il controllo e la regolazione del gruppo, con la possibilità di gestione zone.
  • Resistenze antigelo per una protezione fino a -15°C.

Accessori a corredo

  • Raccordo di partenza scarico fumo Ø 80.
  • Kit da metano a G.P.L. nella caldaia a G.P.L.

Certificazione

  • Le caldaie Taura D IN sono omologate CE.

Come ordinare Taura D IN?

  • Per ordinare Taura IN bisogna ordinare il codice della caldaia (senza mantello) e il codice del telaio.
  • Il kit telaio da incasso può essere ordinato separatamente.

Dati tecnici Taura D IN 24 MCS W Top:

Potenza utile (min - max) kW 7,2 - 24
Potenza focolare kW 8,3 - 25,8
Rendimento utile al 100% % 93
Rendimento utile 30% della portata % 90,5
Marcatura rendimento energetico (CE 92/42)   ***
Classe NOx   3
Pressione circuito riscaldamento (max) bar 3
Vaso espansione circuito di riscaldamento l 7
Regolazione temp. di riscaldamento °C 30/85
Regolazione temperatura A.C.S. (max) °C 40/50
Produzione A.C.S. ΔT 30°C (max - min) l/min. 11,4 - 2,5
Pressione circuito sanitario (min - max) bar 0,25 - 9
Mandata riscaldamento Ø 3/4”
Ritorno riscaldamento Ø 3/4”
Entrata acqua fredda Ø 1/2”
Uscita acqua calda Ø 1/2”
Attacco gas Ø 1/2”
Potenza totale assorbita W 110
Peso kg 30

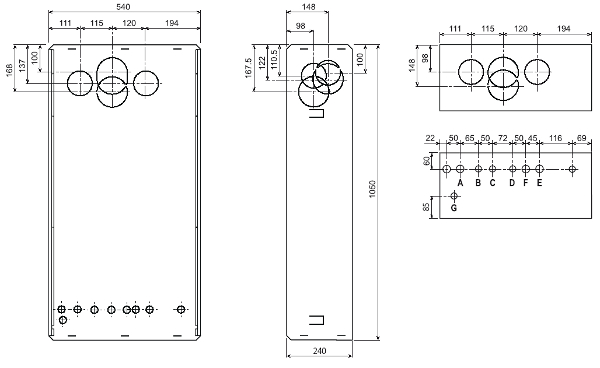

Dimensioni, dima, allacciamenti e kit incasso (in mm):

Dimensioni

A (Mandata in impianto):Ø 3/4''.

B (Uscita acqua calda):Ø 1/2''.

C (Gas):Ø 1/2''* - Ø 3/4''**.

D (Entrata acqua fredda):Ø 1/2''.

E (Ritorno impianto):Ø 3/4''.

F (Scarico valvola di sicurezza):Ø 27 mm.

G (Allacciamento elettrico):Ø 18 mm.

N.B. Prevedere attacchi femmina. *(allacciamenti) **(nella caldaia)


Caratteristiche circolatore:

grafico rev

1-2-3: Velocità circolatore.

A: Perdita di carico della caldaia.
