TAURA D 24 MCS W TOP/IT (G) (cod. 00920620)

  • Caldaie a camera aperta (mod. MCA) ed a camera stagna (mod. MCS) adatte per il riscaldamento e la produzione di acqua calda sanitaria ad alto rendimento.
  • Dimensioni d'ingombro ridottissime.
  • Funzionamento in luoghi all'esterno parzialmente protetti fino a -5°C di serie e fino a -15°C con l'ausilio del kit resistenze antigelo (a richiesta).
  • Controllo della combustione innovativo, che garantisce l'igienicità della combustione alle varie condizioni di funzionamento (mod. MCS).
  • Funzionamento COMFORT: grazie al particolare sistema di mantenimento in temperatura dello scambiatore di calore, l'erogazione dell'acqua calda sanitaria diventa ancora più rapida e confortevole.
  • Funzionamento ECO: la produzione di acqua calda sanitaria avviene secondo gli standard tradizionali.
  • Predisposizione per poter funzionare con impianti a bassa temperatura.
  • Predisposizione impianti solari: predisposta per la produzione di acqua calda sanitaria combinata con impianti a pannelli solari.
  • Scambiatore in rame bitermico ad alto rendimento.
  • Bruciatore aspirato in acciaio inox per tutti i tipi di gas.
  • Accensione elettronica con controllo di fiamma a ionizzazione.
  • Circuito di combustione a tenuta stagna con elettroventilatore scarico fumi (mod. MCS).
  • Modulazione proporzionale, gestita elettronicamente, sul circuito sanitario e sul circuito di riscaldamento.
  • Dispositivo salvavita di sicurezza FLUE CONTROL contro il ritorno dei gas combusti in ambiente (mod. MCA).
  • Check autodiagnosi con visualizzazione e storico anomalie tramite display luminoso.
  • Circolatore ad alta prevalenza.
  • Sistema antibloccaggio del circolatore.
  • Vaso di espansione 7 l (mod. 24) e 10 l (mod. 32).
  • Valvola gas ad apertura lenta.
  • Camera di combustione isolata con fibra di ceramica.
  • Strumentazione per il controllo e la regolazione del gruppo.
  • Prese per il prelievo fumi di serie nella caldaia (mod. MCS).
  • Flussostato di precedenza.
  • Grado di protezione IP X5D.
  • Possibilità di collegare il termostato ambiente o il comando remoto.

Accessori a richiesta

  • I kit per l'aspirazione/scarico dei fumi non sono compresi nella fornitura.
  • I kit allacciamenti idraulici.
  • Cronocomando remoto, modulante, con possibilità di gestione zone.
  • Resistenze antigelo per una protezione fino a -15°C.
  • Kit antivento, indispensabile per il funzionamento all'esterno in luoghi parzialmente protetti delle Taura (mod. MCA).

Accessori a corredo

  • Kit da metano a G.P.L. nelle caldaie a G.P.L. a camera aperta.

Certificazione

  • Le caldaie Taura D sono omologate CE.


Pannello di regolazione e controllo:



pannello di controllo



1. Tasti decremento/incremento parametri e impostazione temperatura acqua calda sanitaria.

2. Tasti decremento/incremento impostazione temperatura impianto riscaldamento.

3. Display.

4. Tasto Ripristino, Selezione modalità Estate/Inverno, Menù "Temperatura scorrevole".

5. Tasto selezione modalità Economy/Comfort, On/Off apparecchio.

6. Idrometro.

Funzione solare:

funzione solare

1. Taura D.

2. Pannelli solari.

3. Impianto.

4. Utenze termosanitarie.

5. Valvola miscelatrice termostatica.

6. Entrata acqua fredda.



Dati tecnici:

Taura D

 U.M. 24 MCA W Top 24 MCS W Top 32 MCA W Top 32 MCS W Top
Potenza utile (min - max) kW 7 - 23,5 7,2 - 24 9,7 - 31,3 9,9 - 32
Potenza focolare kW 8,3 - 25,8 8,3 - 25,8 11,5 - 34,4 11,5 - 34,4
Rendimento utile al 100% % 91 93 91 93,1
Rendimento utile 30% della portata % 89,6 90,5 89,8 91
Marcatura rendimento energetico (CE 92/42)   ** *** ** ***
Classe NOx   3 3 3 3
Pressione circuito riscaldamento (max) bar 3 3 3 3
Vaso espansione circuito di riscaldamento l 7 7 10 10
Regolazione temp. di riscaldamento °C 30/85 30/85 30/85 30/85
Regolazione temperatura A.C.S. (max) °C 40/50 40/50 40/50 40/50
Produzione A.C.S. ΔT 30°C (max - min) l/min. 11,2 - 2,5 11,4 - 2,5 14,9 - 2,5 15,2 - 2,5
Pressione circuito sanitario (min - max) bar 0,25 - 9 0,25 - 9 0,25 - 9 0,25 - 9
Mandata riscaldamento Ø 3/4” 3/4” 3/4” 3/4”
Ritorno riscaldamento Ø 3/4” 3/4” 3/4” 3/4”
Entrata acqua fredda Ø 1/2” 1/2” 1/2” 1/2”
Uscita acqua calda Ø 1/2” 1/2” 1/2” 1/2”
Attacco gas Ø 1/2” 1/2” 1/2” 1/2”
Potenza totale assorbita W 80 110 90 135
Peso kg 25 30 30 35

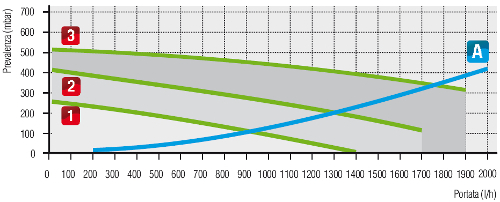

Caratteristiche circolatore:

grafico 24 rev

1-2-3: Velocità circolatore.

A: Perdita carico caldaia.

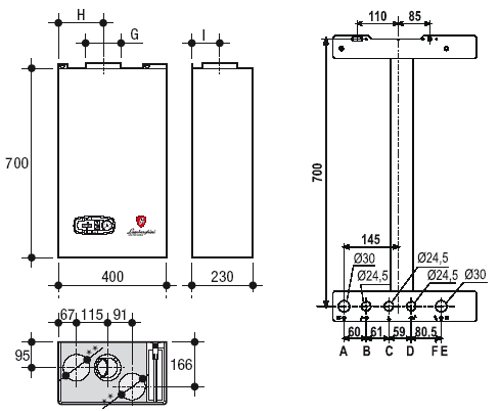

Dime, attacchi e dimensioni (mm):

dimensioni 24 rev

A (Mandata impianto):Ø 3/4''.

B (Uscita acqua calda):Ø 1/2''.

C (Gas):Ø 1/2''* - Ø 3/4''**.

D (Entrata acqua fredda):Ø 1/2''.

E (Ritorno impianti):Ø 3/4''.

F (Valvola di sicurezza):Ø 27 mm.

G: Raccordi camino: scarico concentrico o scarico sdoppiato.

H:182 mm.

I: 5 mm.

N.B. Prevedere attacchi femmina. *(allacciamenti) **(nella caldaia).
